Tubes de levage
FSI France vous propose gamme de manipulateur ergonomique permettant de manutentionner, des panneaux, cartons, sachets, etc. Ces manipulateurs appelés tubes de levage peuvent être commandés en standard ou réalisés sur-mesure selon vos besoins.
Nos équipements sont utilisés dans de nombreux domaines d’application, tel que dans la logistique pour la manipulation de cartons, la palettisation ou conditionnement de sacs dans l’industrie pharmaceutique, ou encore le transport de seaux, de bidons et de fûts dans l’industrie chimique.
Le tube de levage par le vide peut même faciliter le déplacement des charges lors de la manipulation de produits alimentaires dans la fabrication du fromage ou le transport de charcuterie et de poisson. Nos tubes de levage permettent de travailler en ménageant ses forces dans presque tous les secteurs et peuvent accélérer et faciliter le déroulement du transport, du levage et de l’emballage. Enfin, ils sont conformes aux dernières règles de sécurité selon la norme EN 14238 : 2004
Le tube de levage a pour but de soulager les opérateurs et diminuer le cas de T.M.S qui sont préjudiciables pour les employés comme pour les employeurs.

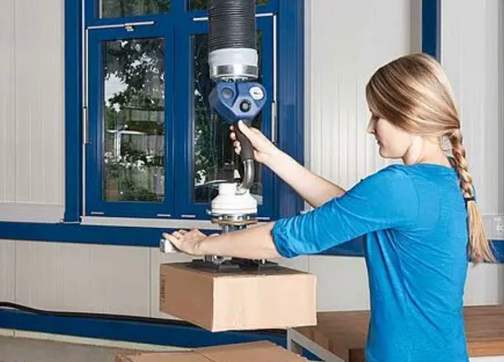

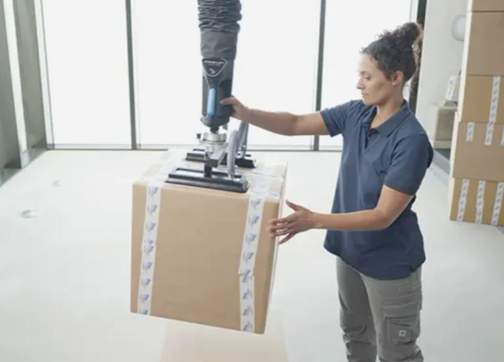

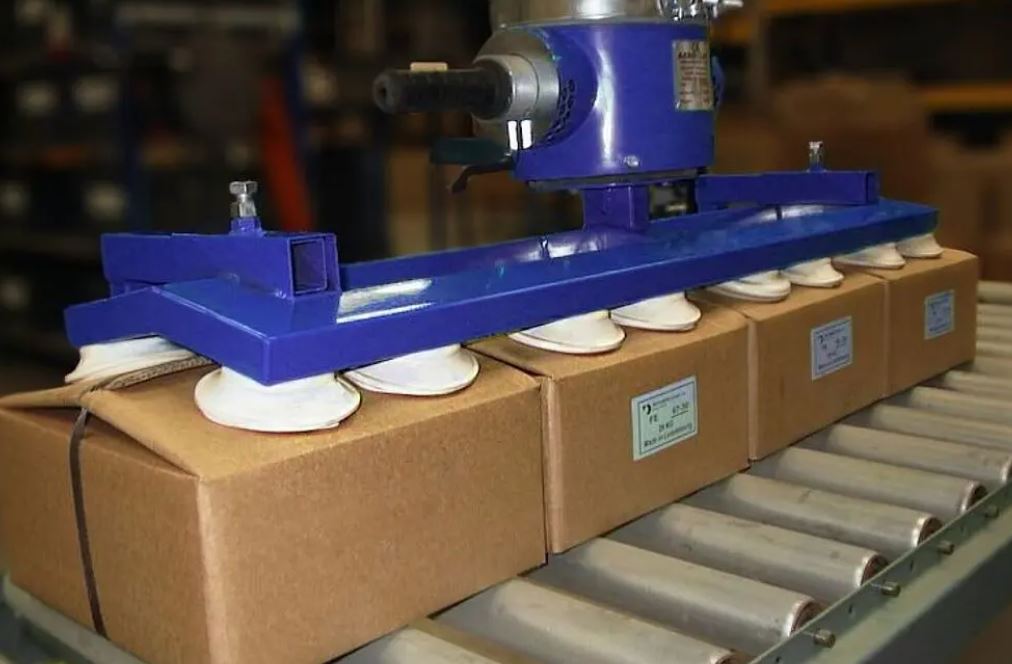

Tube de levage pour carton
Permettant de manipuler des charges très poreuses sur un plan horizontal ou vertical, nos manipulateurs ergonomiques sont appréciés dans le cadre d’opérations de palettisation, dépalettisation, conditionnement ou déconditionnement de cartons.
Nombreuses sont les industries où les opérateurs réalisent ces tâches de manière répétitive et quotidienne. Notre tube de levage est équipé d’une poignée ergonomique permettant son utilisation à une seule main par la personne qui le pilote, tandis que l’autre main reste libre afin d’orienter précisément ou basculer la charge manutentionnée.
Nos tubes de levage fonctionnent grâce à une pompe à vide dont la puissance a été définie en fonction de la porosité et du poids de la charge à manutentionner.
Ils peuvent être utilisées en combinaison avec des potences sur fût, des potences murales ou encore des portiques.
Au final, ces systèmes présentent les avantages suivants :
Nous sommes à votre disposition pour tout renseignement complémentaire et pour étudier avec vous le retour sur investissement de nos produits.

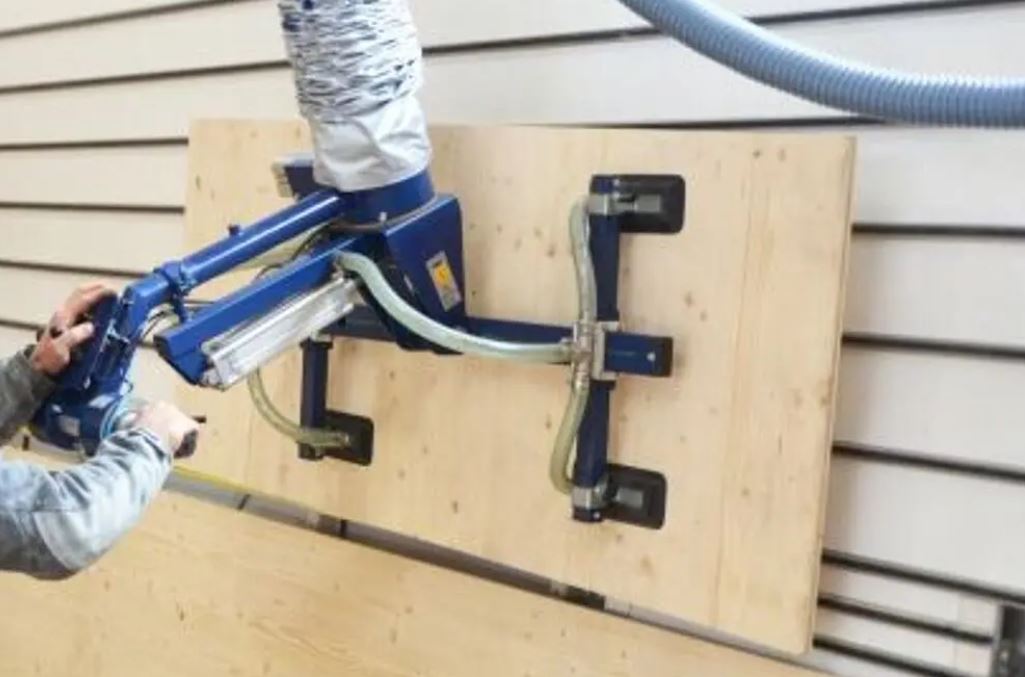

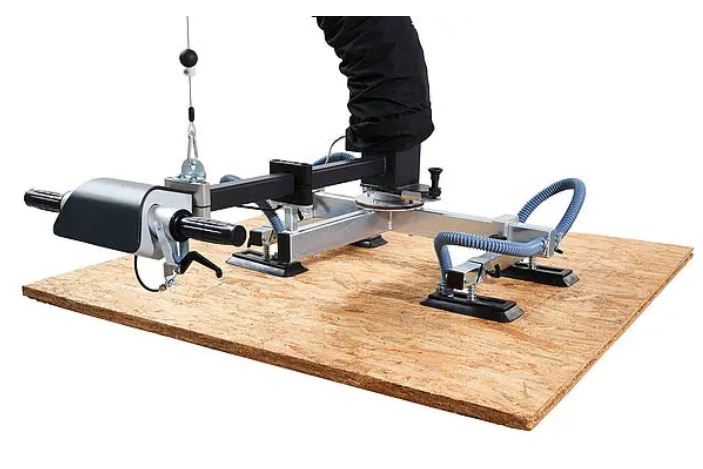

Tube de levage pour panneaux
Permettant de manipuler des charges des panneaux OSB, Fermacell, Mélaminé sur un plan horizontal ou vertical, nos tubes de levage sont appréciés par nos clients (menuiserie bois, menuiseries aluminium, charpentiers, etc.) dans le cadre d’opérations de chargement/déchargement de machines ou conditionnement.
Nombreux sont les secteurs d’activité où les ouvriers réalisent ces tâches de manière répétitive et quotidienne. Notre tube de levage est équipé d’une poignée ergonomique et intuitive, qui permet à l’opérateur de gérer les fonctionnalités de l’outil très simplement. L’ensemble des fonctions : Aspiration – Libération – Montée – Descente – Basculement sont implantées sur la poignée.
Nos tubes de levage fonctionnent grâce à une alimentation électrique de 400V tri qui alimente une pompe à vide plus ou moins puissante dépendant de la porosité et du poids de la charge à manutentionner.
Nos tubes de levage peuvent être utilisés en combinaison avec des potences sur fût, des potences murales ou encore des portiques.
Nous sommes à votre disposition pour tout renseignement complémentaire et pour étudier avec vous le retour sur investissement de nos produits. Nous pouvons également vous aider à choisir le système de manutention à ventouses adapté à vos besoins.

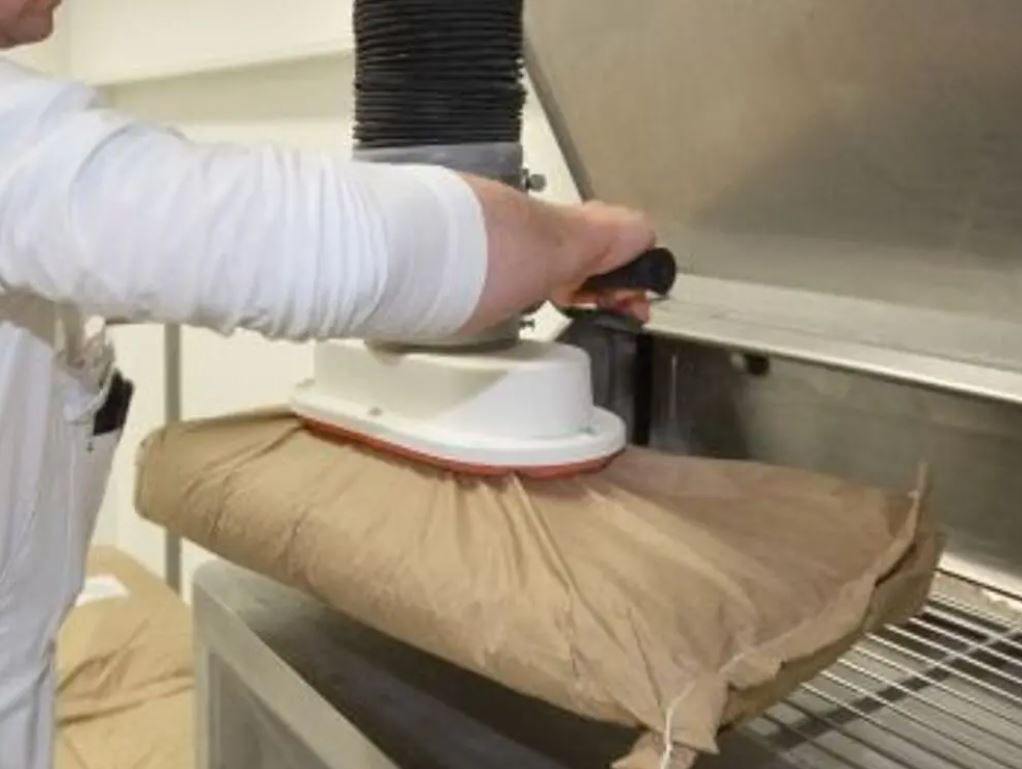

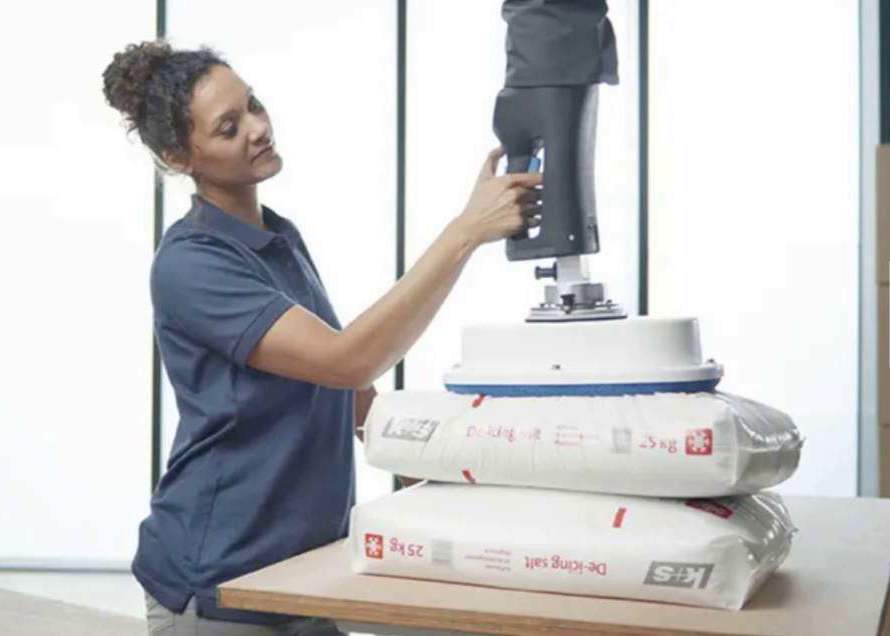

Tubes de levage pour sacs & sachets
Les tubes de levage sont des équipements de levage polyvalents et fiables qui permettent de manipuler efficacement des charges de tous formats ou constitutions différents (état dur, malléable, etc.). Equipé de la bonne ventouse, ils permettent de manutentionner des charges telles que des sacs ou sachets. Nous pouvons même proposer des équipements pouvant évoluer en milieu pharmaceutique, chimique, ou agro-alimentaire.
Notre bureau d’études se charge d’étudier toutes demandes particulières afin de proposer le matériel adéquat. Nous sommes capables d’adapter nos équipements afin qu’ils évoluent dans différents environnements :
- Dans des atmosphères explosives où chaque faisceau, coffret électrique, etc. doit être parfaitement isolé de l’atmosphère ambiante
- Dans des salles blanches où le degré de propreté est une priorité
- En secteur agroalimentaire où l’exigence lié à la propreté est une priorité
- En milieu extérieur où l’on doit faire face aux intempéries (vent, pluies, etc.)
Si souhaité par le client, des options peuvent être ajoutées sur nos équipements, qui permettent des mouvements de rotation, de basculement ou de retournement manuel de votre charge. Ces systèmes peuvent être utilisés en combinaison avec des potences sur piliers, des potences murales ou encore des portiques. Notre gamme est composée de produits :

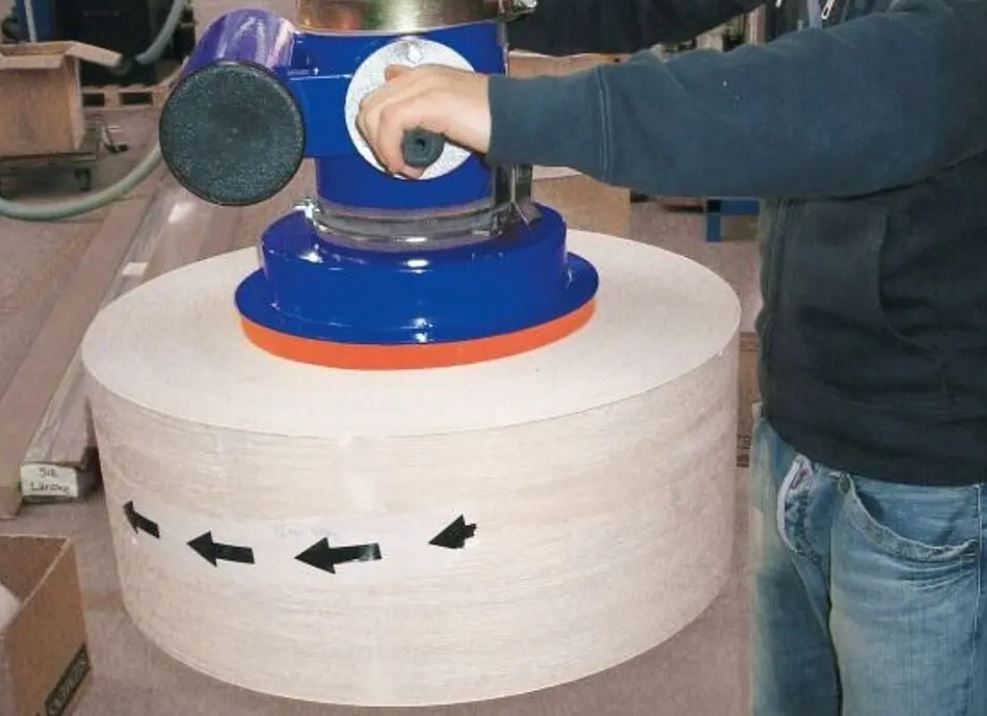

Tubes de levage spécifique / sur-mesure

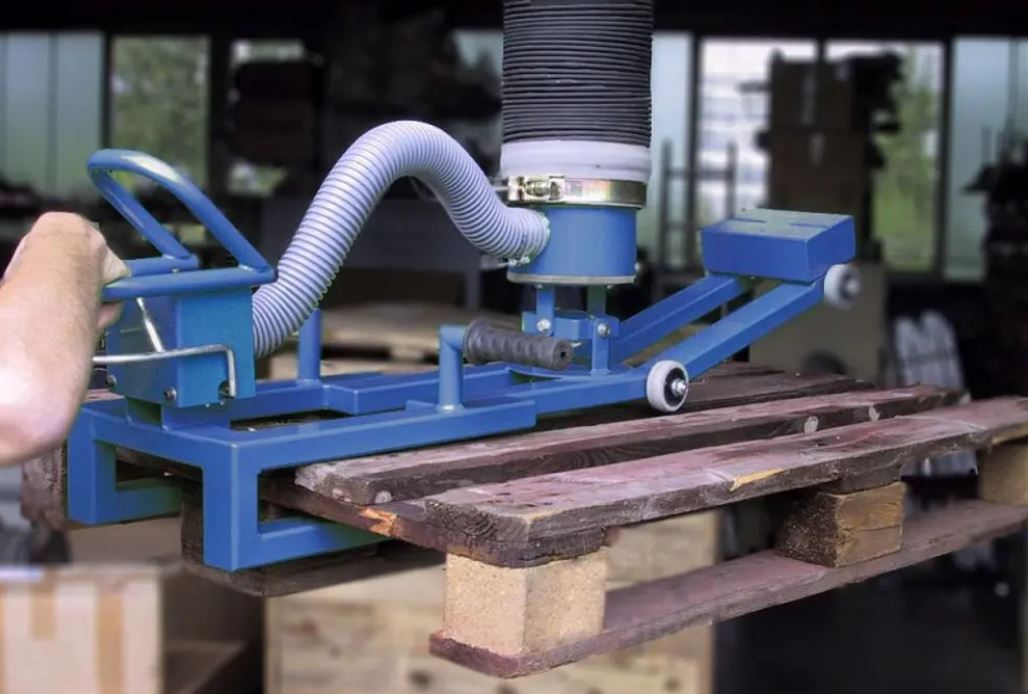

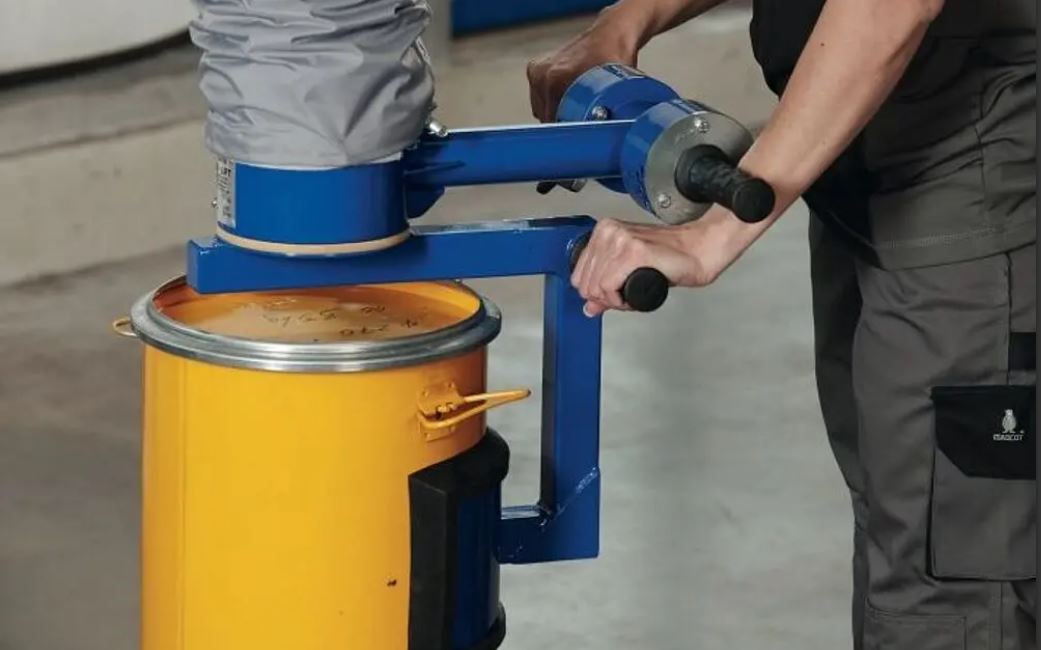

Il existe une multitude d’applicatifs dans lesquels un tube de levage peut être utilisé afin de transporter une charge. Qu’il s’agisse de manutentionner des bidons, palettes, fûts, des pièces présentant de grandes irrégularités, des marchandises peu stables, etc. le développement de l’outil adéquat permettra la manipulation de ces outils. Grâce à un accouplement mécanique à changement rapide, il est possible de changer rapidement les dispositifs de préhension de la charge pour différents types de marchandises à transporter.
Service Après Vente
Nous assurons les contrôles annuels et réparations sur l’ensemble de nos produits au sein de notre entreprise ou sur site client. Notre équipe est constituée de 3 techniciens formés à exécuter ce type d’opération. Nous disposons d’un stock de pièces de rechange sur site nous permettant d’être réactif dans les phases de diagnostics et de réparations.
FAQ – Foire aux questions
A quoi sert un tube de levage ?
I Manutentionner des charges lourdes
Un tube de levage permet la manutention de charges lourdes et encombrantes dans le cadre d’opérations très répétitives. L’objectif étant de soulager et protéger l’opérateur dans le cadre de ses tâches quotidiennes.
II Manutentionner sans marquer les pièces
Contrairement aux outils de levage tels que les pinces de levage, les tubes de levage permettent de lever des pièces sans les marquer, ce qui est très apprécié lorsque l’on manipule des pièces fragiles.
III Manutentionner des pièces poreuses
Les tubes de levage peuvent être couplés à des turbines (soufflantes à canal latéral) plus ou moins puissante dépendant du degré de porosité de la charge. Ces dernières pouvant atteindre des performances de 200m3/h (création de vide), cela permet de manutentionner des charges extrêmement poreuses telles que du carton, papier, etc.
Comment fonctionne un tube de levage ?
I Le principe de fonctionnement

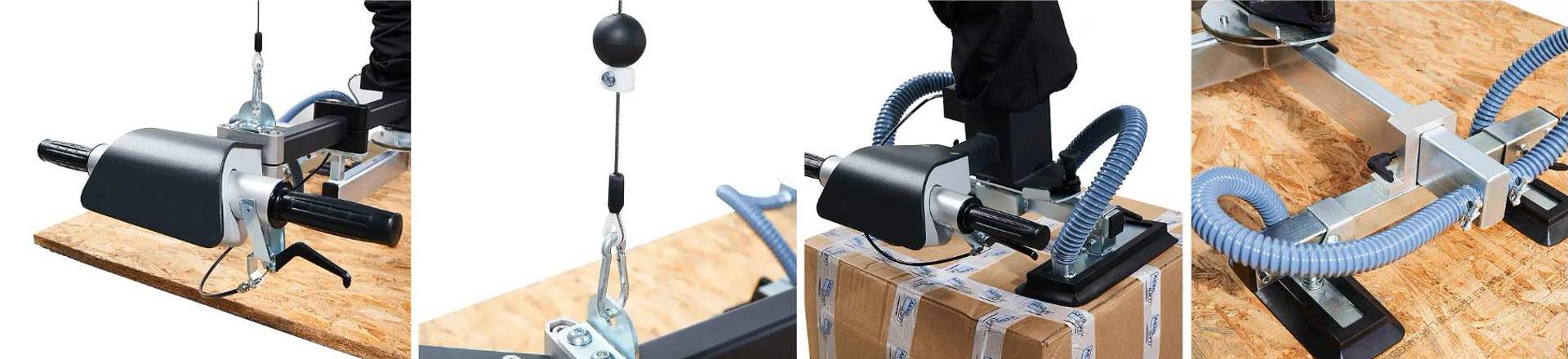

Ci- dessous nous allons vous décrire la composition des sous-éléments d’un tube de levage :
Le générateur de vide qui va créer l’aspiration. Dépendant des modèles et de la puissance requise, cela sera une turbine ou d’une pompe à palettes. Cet élément génère une dépression dans le tube de levage qui permet de créer la prise de la charge et la contraction du tube pour la levée.
Le tube est l’élément principal du système de manutention. L’aspiration de l’air entraine un vide d’air qui fait se contracter ou décontracter le tube ce qui lui permet de soulever ou baisser la charge.

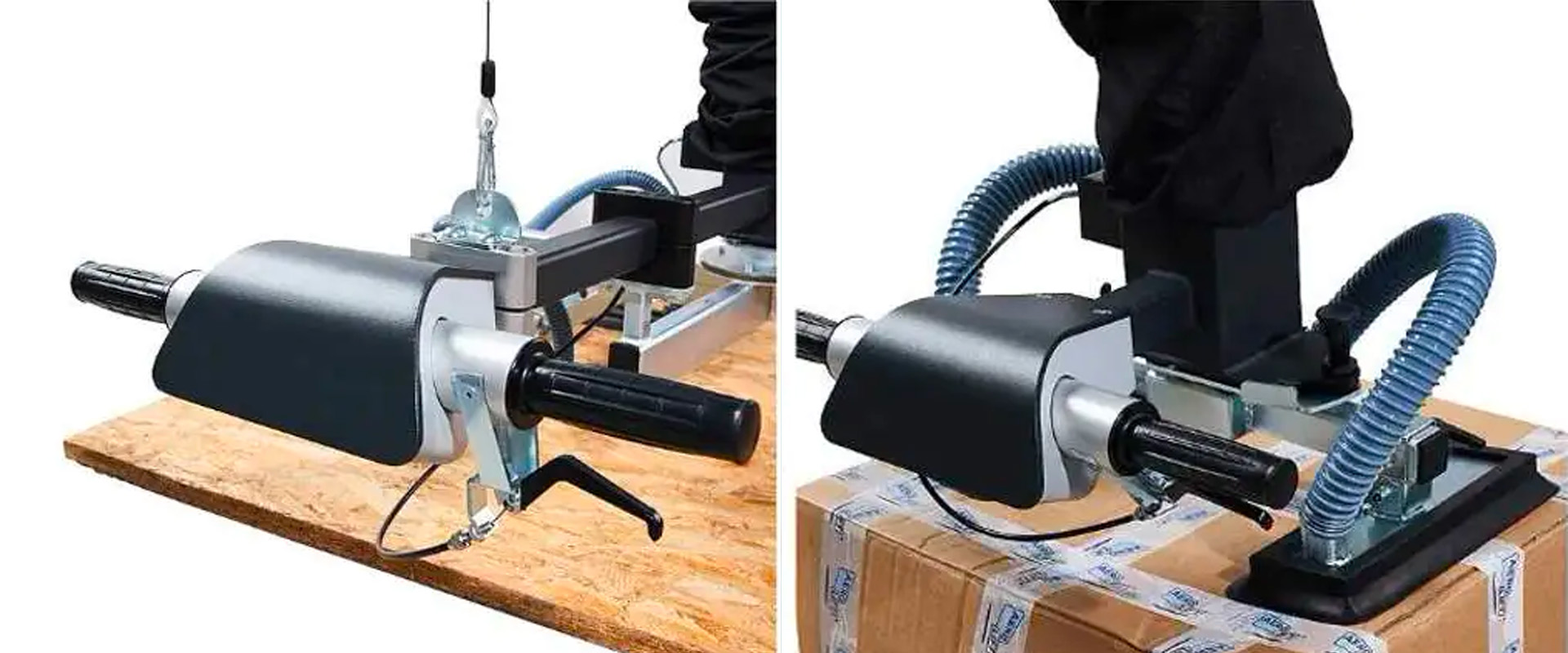

La poignée de commande sert à déplacer l’outil dans l’espace, de gérer la montée, descente, rotation ou encore même le basculement de la charge.
La / les ventouse(s) est la partie qui va être en contact avec la charge et qui créera une zone de contact hermétique entre l’air ambiant et le tube de levage. Dans la majorité des cas, une/ ventouse(s) de manutention sera/ront utilisée(s). Cependant, dépendant de la charge nous pourrons intégrer une fourche, une pince de manutention, un crochet de levage, etc.
Le support sur lequel est fixé le tube de levage peut évoluer dépendant de la configuration des locaux, les mouvements / déplacements à réaliser, etc. Cela peut être un portique ou encore une potence.
Comment définir le tube de levage adéquat à son besoin ?
I Les données à préparer et communiquer aux fabricants
Les données essentielles dont nous avons besoin afin de définir le tube de levage adéquat à votre besoin sont les suivantes :
- Type de matériaux à manutentionner, en précisant son état de surface (lisse, poreux, etc.)
- Dimensions mini & maxi des charges
- Dans le cas des dimensions maxi des charges, quel est l’épaisseur minimal
- Poids maxi des charges
- Hauteur du point de prise de la charge
- Hauteur du point de dépose de la charge
- Quel type de transport souhaitez-vous réaliser (transport à l’horizontal, basculement à 90°, etc.)
- Quelle alimentation souhaitez-vous pour l’appareil (400V, 230V, etc.)
II Fournir un plan 3D de la / des pièce(s) et de l’environnement global
Dans le cas où vous devez manutentionner des pièces aux formats particuliers, ou évoluer dans un environnement disposant de contraintes dimensionnelles, il est important de nous fournir des plans 3D (dans le cas de la pièce, préciser le centre de gravité de celle-ci). Dans le but de réaliser des simulations et estimer si nous sommes en mesure de développer un outil capable d’évoluer dans votre environnement et / ou de manutentionner vos pièces en respectant vos contraintes (angle de prise, angle de dépose, etc.)
III Fournir une / des pièce(s) échantillons
Dans le cas de figure où nous sommes incertains quant à la porosité des pièces, leurs états de surfaces, etc., nous demanderons au client une pièce « échantillon » afin de réaliser des tests de levage en interne nous permettant de valider des points techniques tels que le dimensionnement de la pompe à vide, le type de ventouse, la conception du palonnier à ventouse afin d’être bien équilibré lors de la manutention de la charge, etc.
Comment la sécurité est-elle gérée sur un tube de levage ?
I Une fabrication de nos produits en respect avec la réglementation en vigueur
Nos tubes de levage sont développés selon la Directive Machine 2006/42/CE ainsi que les normes DIN EN 14238. Notre matériel est livré avec sa notice d’utilisation et de maintenance illustrée et détaillée ainsi que d’un certificat de Conformité Européen (CE).
II Que se passe-t-il en cas de coupure de courant
En cas de coupure de courant, l’inertie de fonctionnement du moteur continue à entrainer les pâles de la turbine jusqu’à son arrêt complet. Cette même inertie permet de gérer et de diminuer progressivement la compression du « tube » du tube de levage. En conséquence, celui-ci va se détendre et « accompagner la charge au sol » sans la lâcher brutalement.
Pour quelles raisons investir dans nos tubes de levage ?
I Ergonomie & sécurité opérateurs
En investissant dans nos systèmes de levage par le vide, vous améliorez l’ergonomie de vos opérateurs/trices en leur évitant de manutentionner et manipuler des charges lourdes et encombrantes, notamment lors de phases de chargement ou déchargement de postes, machines, etc. Les T.M.S (troubles musculosquelettiques) sont un enjeu majeur pour les professionnels de nos jours.
Avec nos outils, vous protégerez vos opérateurs/trices et éviterez qu’ils se blessent en manipulant ces charges, en se bloquant le dos ou en se coinçant un membre lors de la prise ou dépose de la charge. Vous éviterez donc tout accident et arrêt de travail compromettant pour la personne impliquée et la société. Permettant ainsi d’augmenter votre productivité, ce qui nous amène à la seconde raison.
II Augmenter votre productivité
Lors du levage et transports de charges lourdes, il faut très souvent s’y prendre à plusieurs personnes. Dépendant des cas de figure, des tâches encore plus complexes peuvent être requises, telles que des basculements des charges à 90° ou encore des retournements à 180°. Celles-ci nécessitent l’immobilisation de ressources humaines importantes et un temps de réalisation assez important.
Grâce à un palonnier à ventouses, vous « automatisez » cette tâche et immobilisez uniquement une seule personne pilotant le palonnier à ventouses.
