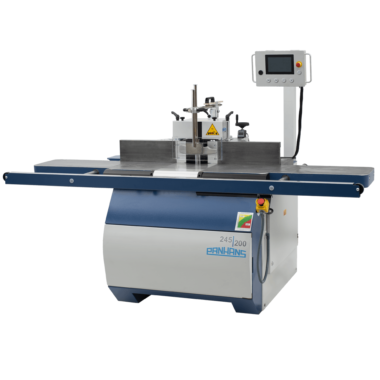

Toupie à arbre 245/200
| Poids (kg) | ≃ 880 |
| Puissance du moteur (kW) | 7,5 |
| Dimensions de la table | 1100 x 760 mm |
| Hauteur de la table | 905 mm |
| Vitesses de rotation (tr/min) | De 1500 à 10000 |
Caractéristiques
Domaine d'utilisation
Depuis plus de 100 ans, la marque PANHANS est synonyme de mécanique allemande solide dans le domaine des machines de transformation du bois et des matières plastiques.
Un concept de travail orienté vers l’avenir implique l'optimisation du travail sur les machines, la bonne santé et la sécurité du personnel. La rentabilité d’une entreprise dépend en effet directement de la capacité de ses opérateurs à pouvoir travailler de manière efficace, sûre et optimale. Cette toupie à arbre inclinable dans les deux sens de -5° à +45,5° à été conçue dans cet esprit.
De plus, tous les éléments opérationnels sont placés de manière optimale, accessibles sans danger et disposés de manière ergonomique. Lors de l'usinage de très grande pièces, il est possible de basculer tous les éléments inutiles derrière la machine jusqu'à ce que la seule broche de fraisage dépasse de la table. Dans ce cas, l'élément de commande peut être fixé à l'avant du support de cadre extensible et reste ainsi aisément accessible à tout moment.
Le modèle 245|200 offre de nombreuses fonctionnalités de série :

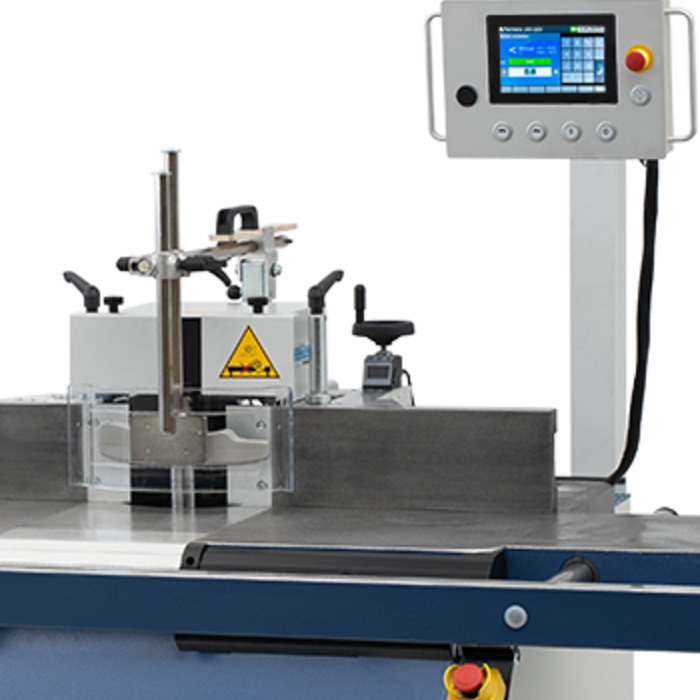

-Écran tactile capacitif de 7″, utilisable avec des gants (par exemple «Maxi Flex»)
-Commutateur de langue en allemand, anglais et français (autres langues sur demande)
-Point zéro de la fraise sélectionnable dans le programme, 3 points de référence
-Affichage (écran de travail) pour outillage et numéro de programme, hauteur, inclinaison, vitesse de rotation et guide de fraisage
-Compteur horaire
-Messages d’erreur en cas de mauvaise utilisation
-Entretien à distance par internet (VPN Tunnel)
-Connecteur USB pour sécurisation des données et importation d’outillages, programmes et utilisateurs
-Puce personnalisée permettant aux seules personnes autorisées de démarrer la machine
- Par rapport à la version précédente, des améliorations notables en terme de performance ont été apportées ; avec notamment une plage de vitesse de rotation plus large et l'intégration d'un convertisseur de fréquence 11 kW. Ce modèle offre également un niveau d'automatisation plus pointue, et dispose dorénavant de plusieurs systèmes électroniques parmi lesquels un frein moteur, limitant l'usure mécanique, et un dispositif incorporé au bouton poussoir permettant un démarrage progressif.
Le vaste choix des équipements optionnels ci-dessous est une marque de fabrique PANHANS. Modulable et extensible, la machine s'adapte à une multitude d’applications.
Options
Options d'extension de surface
| Accessoires/Option | Description |
| PLATEAU TOURNANT | Guide de toupie tournant à 360°, pour la table de 1100 x 760 mm |
| TABLIER COULISSANT POUR TABLE DE 1100 X 760 MM | Surfaces revêtues, pour une adaptation rapide et sans outil au diamètre de la fraise. Pour fraises jusqu’à 240 mm, y compris insert de table avec arrêt rapide pour fraises jusqu’à diamètre 155 mm et insert arrière pour fermer l’ouverture de table. Aussi dispo en 1340 x 800 |
| CADRE ÉTIRABLE POUR TABLE DE 1100 X 760 MM | Longueur totale env. 1375 mm, profondeur env. 892 mm à partir de l’axe de l’arbre porte-outils, guidage des paliers séparés latéralement à la table de la machine, souple d’utilisation avec arrêt d’urgence |
| RALLONGES DE TABLE DROITE ET GAUCHE | Pour table de 1100 x 760 mm, longueur totale 2300mm, comprenant 2 plateaux en fonte, finement rabotés, en tant que rallonges droite et gauche, y compris un cadre étirable vers l’avant d’env. 892 mm, avec bouton d’arrêt d’urgence |
| RALLONGES DE TABLE DROITE ET GAUCHE | Pour table de 1340 x 800 mm, longueur totale 2500 mm, comprenant 2 plateaux en fonte, finement rabotés, en tant que rallonges droite et gauche, y compris un cadre étirable vers l’avant d’env. 970 mm, avec bouton d’arrêt d’urgence |
| RALLONGE DE TABLE UNILATÉRALE À DROITE | Pour table de 1340 x 800 mm, comprenant 1 plateau en fonte, finement raboté, pour une longueur totale 1950 mm, avec cadre étirable vers l’avant d’env. 970 mm, souple d’utilisation et bouton d’arrêt d’urgence |
| GRANDE TABLE, FORMAT 1340 X 800 MM | Cadre support de 1340 mm, étirable à env. 970 mm à la place de la table standard. Avec ou sans plateau tournant |
Options ergonomiques
| Accessoires/Option | Description |
| DISPOSITIF D’ESCAMOTAGE HYDRAULIQUE À COMMANDE MANUELLE | Pour le levage et le pivotement confortables et sûrs du guide de fraisage dans une position neutre sans effort physique. |
| TABLIER COULISSANT POUR TABLE DE 1340 X 800 MM | Avec revêtement sur le dessus pour un réglage simple et confortable sans outil, pour fraises jusqu’à ø 240 mm, y compris insert de table avant avec blocage rapide pour les fraises jusqu’à ø 155 mm et plaque arrière pour fermer l’ouverture de la table |
| CAPOT DE PROTECTION | Pour mortaiseuse-tenonneuse avec manchon d’aspiration Ø 120 mm pourfraises avec un diamètre de 250 à 350 mm |
| CENTREX | Dispositif de fraisage, de protection et de pression pour une fixation sécurisée des pièces lors de travaux de fraisage manuels. La forme spéciale des patins de pression assure un guidage précis de la pièce pendant tous les travaux de fraisage |
| GUIDE DE FRAISAGE TYPE 216 | En aluminium coulé à pression avec plaques de butée en fonte rabotées équipées de languettes, longueur 500 mm. Pour le montage de pare-éclats et planchettes. Réglage complet par volant et affichage LED |
| BROCHE Ø 1 ¼ " | Fixe, équilibrée dynamiquement pour une concentricité optimale, hauteur de serrage 140 mm avec bagues entretoise et dispositif de serrage rapide par clé Allen avec dispositif anti-torsion |
| BROCHE Ø 35 MM 40MM 50 MM | Fixe, équilibré dynamiquement pour une concentricité optimale, avec bagues entretoise et dispositif de serrage rapide par clé Allen avec dispositif anti-torsion |
| PROTECTION ANTI-RECUL TYPE 1648 | Pour fraisage en toute sécurité, réglable de 0 à 1500 mm pour les toupies avec rallonge de table |
| MORTAISEUSE-TENONNEUSE 1376 | Montage sur la table de la machine pour les petits travaux de réalisation de tenons et mortaises |
| ENTRAÎNEUR PV 84 | 4 roues 120 x 60 mm, 8 vitesses : 2/4/5,6/6,7/11/13/16,5/33 m/min, rotation à droite et à gauche, support avec bras rallongé 1050 mm, possibilité d’utilisation individuelle à l’horizontale ou à la verticale |
Options Performance & Sécurité
| Accessoires/Option | Description |
| JEU DE RÈGLES DE SÉCURITÉ POUR GUIDE DE FRAISAGE | Comme guide continu entre les deux plaques d'arrêt, composé de : 2 règles 260 x 6 mm, 3 règles 260 x 3 mm, 1 planchette en multiplex 260 x 150 x 12 mm, y compris glisseurs et clé Allen 2093 193 |
| PLAGE D’INCLINAISON DE LA BROCHE +/- 45,5° | À la place de +45,5° à -5° |
| RÉGLAGE CONTINU DE LA VITESSE 1500 – 12000 TR/MIN | Par moteur de 7,5 kW avec convertisseur de fréquence de 11 kW, y compris lubrification à l’huile du palier de la broche de fraisage |
| ENTRAÎNEUR VARIOMATIC | 4 roues, vitesse d’avance réglable en continu de 2 à 18 m/min rotation à droite et à gauche, rotation rapide de l’utilisation horizontale à l’utilisation verticale, escamotage et positionnement en toute simplicité grâce au système Memory-Lock ; avec support confort, affichage numérique de la hauteur, console de 1050 mm de long |
| CONSOLE D’ACCUEIL FIXE | Pour le montage d’un entraineur à gauche sur la table, platine de fixation 195 x 180 mm ; absolument nécessaire en cas d'utilisation de la butée de fraisage 204, 302, 320 et des plaques de butée intégrées 650 + 650 mm, avec table de 1100 x 760mm |
| CONTRÔLE D’ACCÈS À LA MACHINE | Base de données utilisateurs et contrôle d’accès à la machine par système de badges TM 100 avec au total de 5 badges, dont 1 badge administrateur pour l’accès intégral |
| GRAISSAGE CENTRALISÉ | De toute les parties en mouvement de la toupie, par pompe manuelle de 400 g de capacité de graisse, pression de sortie max. 350 bar |
| APPAREIL DE LECTURE DE BADGE AVEC SOFTWARE | Pour badges TM 300, TM 200 et TM 100, 1 pièce |
| BADGE UTILISATEUR PERSONNALISÉ | Pour les bases de données utilisateur TM 300, TM 200 et TM 100 |
-Liste non exhaustive. Pour plus de renseignements (garanties, assistance, entretien), veuillez nous consulter.
Utilisation
- ROBUSTE : Conception allemande robuste en matériaux de fonte
- PRÉCIS : Excellente qualité de coupe, inclinable sur deux cotés
- PERFORMANT : Une vitesse de rotation adaptable de 1500 à 10000 tr/min
- ERGONOMIQUE : Commandé via un écran tactile 7 pouces utilisable avec gants
- MODULABLE : Nombreuses options d'extension et d'amélioration
- SÉCURITÉ : Contrôle utilisateur, ne fonctionne qu'avec le personnel enregistré
