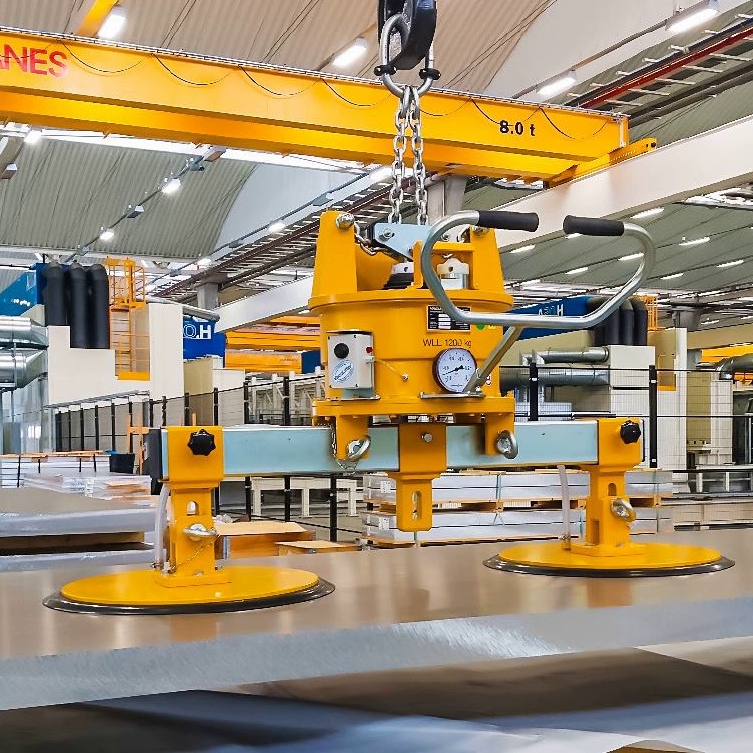

Palonnier à ventouses pour tôle

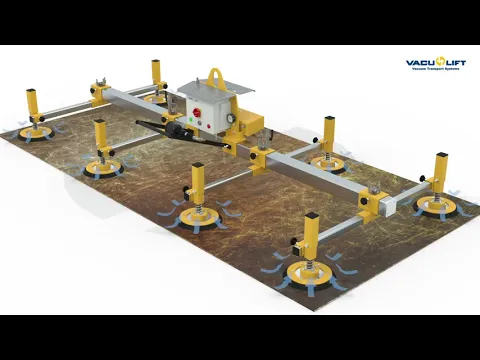

Vidéo de présentation

Domaine d'utilisation

Dans les secteurs de la métallurgie et de la sidérurgie (Laminoir, Aluminoir, distributeurs de métaux, chaudronniers, etc.) , une activité est très récurrente, celle de la manutention de tôles ferreuses ou non ferreuses. De dimensions et poids très variés (Les tôles peuvent peser fréquemment jusqu'à 3 tonnes), cette activité représente un défi technique à laquelle les palonniers à ventouses sont la meilleure solution.

Vis à vis des aimants de levage, le palonnier à ventouses dispose des avantages techniques suivants :

• Manutention de charges non ferreuses
• Les charges ne risquent pas d'être magnétisées
• Les tôles fines (épaisseur <7 mm) n'ont pas besoin d'être séparées par des cales au risque d'en lever plusieurs à la fois et que certaines se décrochent d'un coup, sans prévenir
• Système d'alarme (acoustique et lumineux) intégré en cas d'un dysfonctionnement de l'outil et risque de décrochage de la charge (entrée d'air dans le circuit, ventouse mal positionnée, etc.)

Vis à vis des pinces de levage verticales, le palonnier à ventouses présente les avantages techniques suivants :

• De manière générale, les tôles sont livrées en camion et débitées sur machine à l'horizontale. Une pince de levage verticale nous oblige lors des phases de manutention de basculer la charge à 90°, la passant d'un plan horizontal à un plan vertical. Cette manipulation n'est cependant pas à réaliser avec ce type d'outil car il n'est pas prévu à cet effet et perd du "mordant" (car nous ne tirons pas dans l'axe avec le crochet du pont, potence, etc.) lors de cette opération. Ce qui peut générer un décrochage de la charge en plus d'une perte de temps.
• Système d'alarme (acoustique et lumineux) intégré en cas d'un dysfonctionnement de l'outil et risque de décrochage de la charge (entrée d'air dans le circuit, ventouse mal positionnée, etc.)

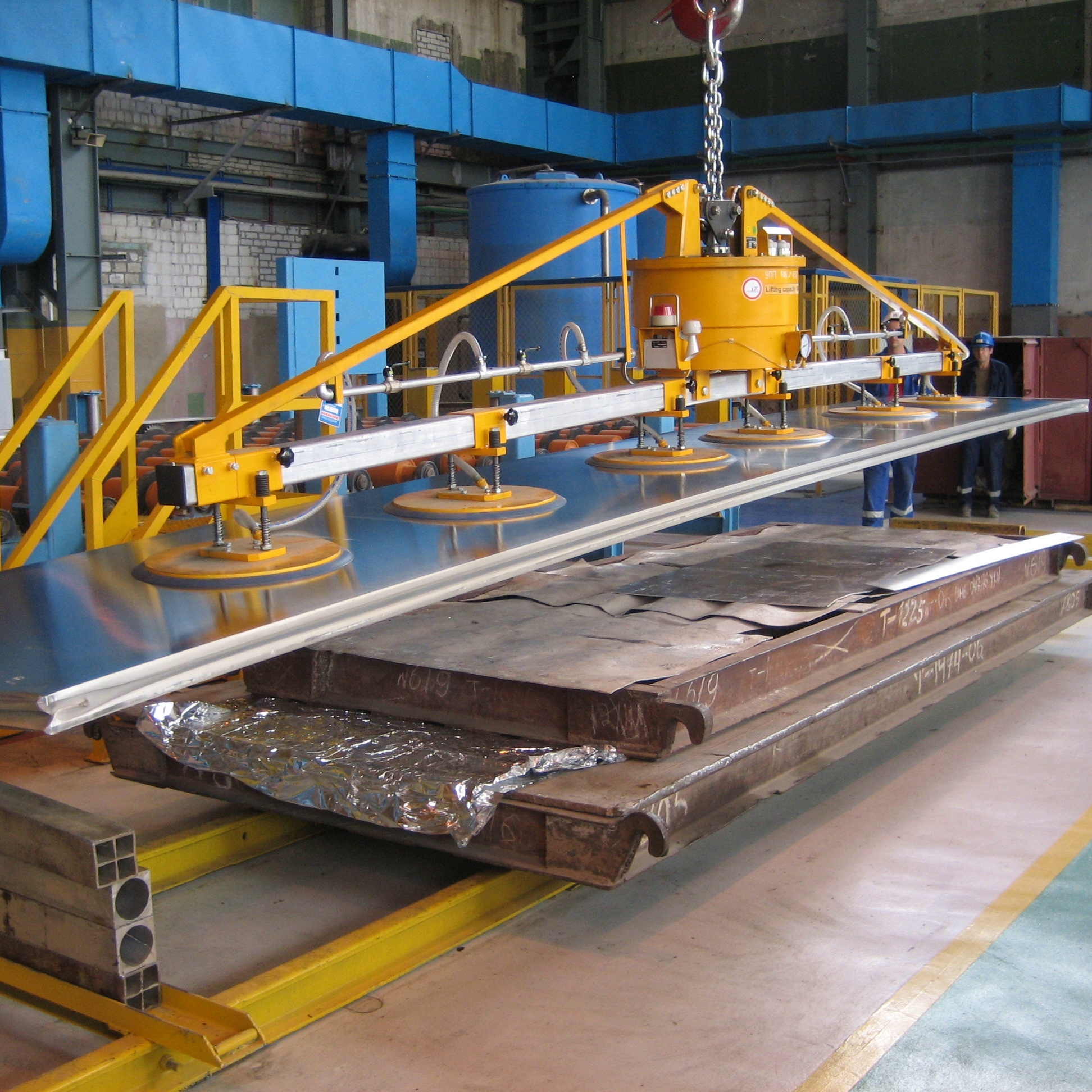

Equipement de levage simple d'utilisation, efficace et sûr, le palonnier à ventouses  assure le transport horizontal de vos différents types de tôle. Dépendant des options choisis, il peut aussi réaliser des basculements à 90° et retournement à 180°.  C'est un système flexible (chaque traverses et ventouses peuvent être déplacées), idéal dans le cas de manutention de tôles, plaques et panneaux à dimensions variables.

Des vannes quart de tour peuvent être ajoutées à chaque ventouses afin de couper leur alimentation (Dans le but d'éviter tout phénomène d'aspiration dans le vide).

Ce type de palonniers à ventouses est très apprécié dans le cadre de process de chargement et déchargement de machines de découpe (scie, découpe jet d'eau, découpe plasma, etc.)

Utilisation

• Disponible en version 220V, 380V, batterie ou pneumatique
• Pour matières poreuse ou imperméable

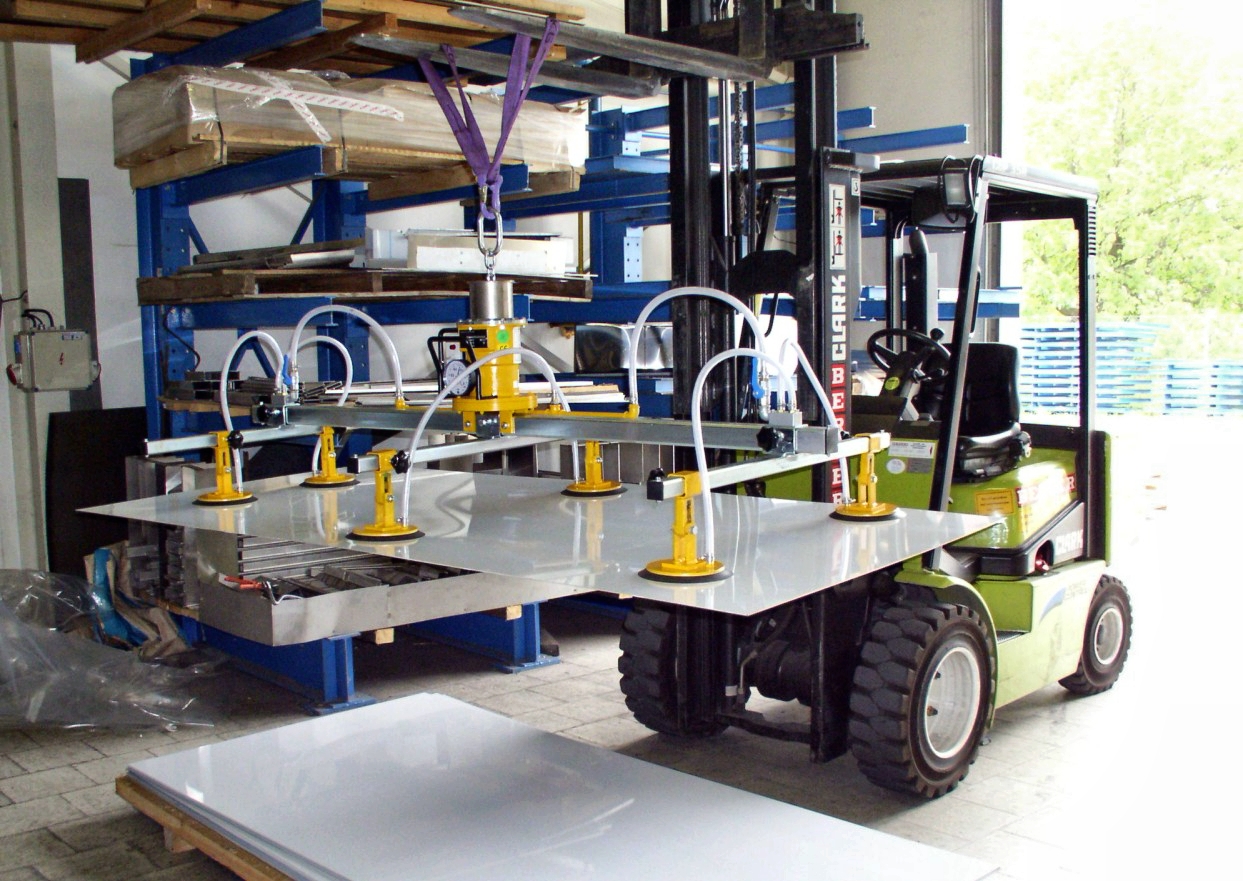

• Adaptable sur pont / palan / grue / chariot élévateur
• Sécurité de l'opérateur assurée par un système d’alarme optique/acoustique
• Fiable & robuste

Options

• Modification du joint de base : Format / Résistance aux matériaux et température
• Pivotement à 180 ° de la charge
• Basculement à 90° de la charge
• Retournement à 180° de la charge
• Pilotage du palonnier intégré dans la commande du pont
• Palonnier radiocommandé
